A6N01-T5 알루미늄, 왜 카고트럭 적재함 문짝에 최적인가? A6063-T5 대비 소재 경쟁력에 대한 분석

A6N01-T5 알루미늄 재질은 카고트럭용 적재함 문짝 소재로 압출 가능한 가장 고강도 합금입니다.

A6N01은 일본공업규격(JIS)에서 정의한 Al-Mg-Si계(6000계열) 알루미늄 합금으로, 국제 규격으로는 AA6005 또는 AA6005A에 해당합니다.

· 계열: 6000계열 (Al-Mg-Si 합금)
· 열처리: T5 (압출 후 공냉 → 인공시효)
· JIS 규격: A6N01 / 상당 규격: AA6005, EN AW-6005A

【주요 적용 산업】
· 철도 차량: 신칸센(新幹線) 차체 바닥판·측판·지붕 구조재, 복층 중공 압출형재(Double-skin)
· 도시철도·전동차: 차체 구조 압출 형재, 용접 일체형 차체 패널
· 트럭·상용차: 적재함 구조재, 측판·하부 프레임
· 산업기계: 가이드레일, 중하중 프레임, 컨베이어 구조재
· 건축 구조: 중하중 커튼월 프레임, 구조용 멀리온

특히 일본 신칸센에서는 A6N01 합금으로 제작한 복잡 단면 중공 박벽 압출형재가 차체의 바닥판·측판·지붕 구조재로 광범위하게 채택되어 기존 7N01·7003계
형재를 대체하고 있습니다. 신칸센 차체에 요구되는 ①고강도 ②우수한 용접성 ③복잡 단면 압출성 ④내식성을 동시에 충족하는 합금입니다.

즉, A6N01-T5는 ‘장식용·인테리어용’ 압출재가 아니라, 고하중 반복 충격 환경에서 구조 안전성이 검증된 산업용 압출합금입니다.

잠시 알루미늄 압출의 원리에 대해 동영상으로 살펴 보겠습니다.

알루미늄 압출의 이해 (Aluminum Extrusion Process)

알루미늄 압출(Aluminum Extrusion)은 가열된 알루미늄 합금 빌렛(Billet)에 높은 압력을 가하여 특정 단면 형상을 가진 금형(Die)을 통해 밀어내어, 연속적으로

긴 프로파일(Profile)을 생산하는 소성 가공 방식입니다

알루미늄 압출금형의 구조 (Aluminum Extrusion Die Structure, Hollow)

카고트럭 적재함 문짝(Drop Side Gates)로 어떤 알루미늄 재질이 적합할까요?

알루미늄 중공 형재(Hollow Profile, 속이 빈 형태)는 주로 압출(Extrusion) 방식을 통해 생산되며, 압출성이 우수하고 기계적 성질이 좋은 합금들이 주로 사용됩니다.

가장 대표적으로 사용되는 합금은 6000계열이며, 특수 목적에 따라 2000, 7000계열도 활용됩니다.주요 합금 종류와 특징은 다음과 같습니다.
1. 6000계열 (Al-Mg-Si계) – 가장 대표적인 중공 형재 합금가장 널리 사용되는 압출용 합금입니다. 마그네슘(Mg)과 규소(Si)를 첨가하여 강도를 높인
열처리 합금입니다.
A6063: ‘건축용 알루미늄’으로 불리며, 압출성(형태를 만드는 능력)이 매우 우수하여 복잡한 중공 구조도 쉽게 생산 가능합니다. 내식성이 좋고 표면 처리(아노다이징)가
잘 되어 창호, 가구, 기계 부품 등으로 쓰입니다.
A6061: 6063보다 강도가 높으며, 구조용 재료, 산업용 중공 파이프, 차량 부품 등에 사용됩니다.
A6082: 고강도 구조용 합금으로, 6061보다 내식성과 기계적 성질이 우수하여 고하중 구조물에 쓰입니다.

2. 7000계열 (Al-Zn-Mg계) – 고강도 중공 형재아연(Zn)과 마그네슘(Mg)을 주성분으로 하며, 알루미늄 합금 중 가장 강도가 높은 수준입니다.
A7003 / A7005: 압출성이 우수하여 중공 형재 생산이 가능합니다. 용접 구조용 고강도 재료로, 주로 자전거 프레임, 차량, 철도 차량 등 경량화와 고강도가
동시에 필요한 분야에 사용됩니다.

3. 2000계열 (Al-Cu계) – 고강도/내열성구리(Cu)를 첨가한 합금으로, 강도가 매우 높고 내열성이 우수합니다.A2014 / A2017: 정밀 기계 부품이나 항공기 부품 등의
중공 형재로 사용됩니다. 단, 내식성이 낮아 표면 처리가 필수적입니다.

중공 형재 생산 합금 선택의 기준압출성: 복잡한 중공 구조를 위해 금형 내에서 금속이 잘 흘러야 합니다 (6063 우수)

강도: 구조적 안정성이 필요하면 6061/6082 또는 7000계열을 선택합니다.내식성: 외부에 노출되는 경우 6000계열이 유리합니다.용접성
용접이 필요하면 6000계열이나 7000계열의 특정 합금(7003, 7005)을 사용합니다.
이러한 합금들은 포트홀(Porthole)이나 브리지(Bridge) 다이(Die) 압출 방식을 통해 내부 공간을 형성하는 튜브, 파이프, 복잡한 프레임 구조물로 생산됩니다.

(주)알텍코리아는 왜 A6N01-T5로 카고트럭용 적재함 문짝을 만드는가?

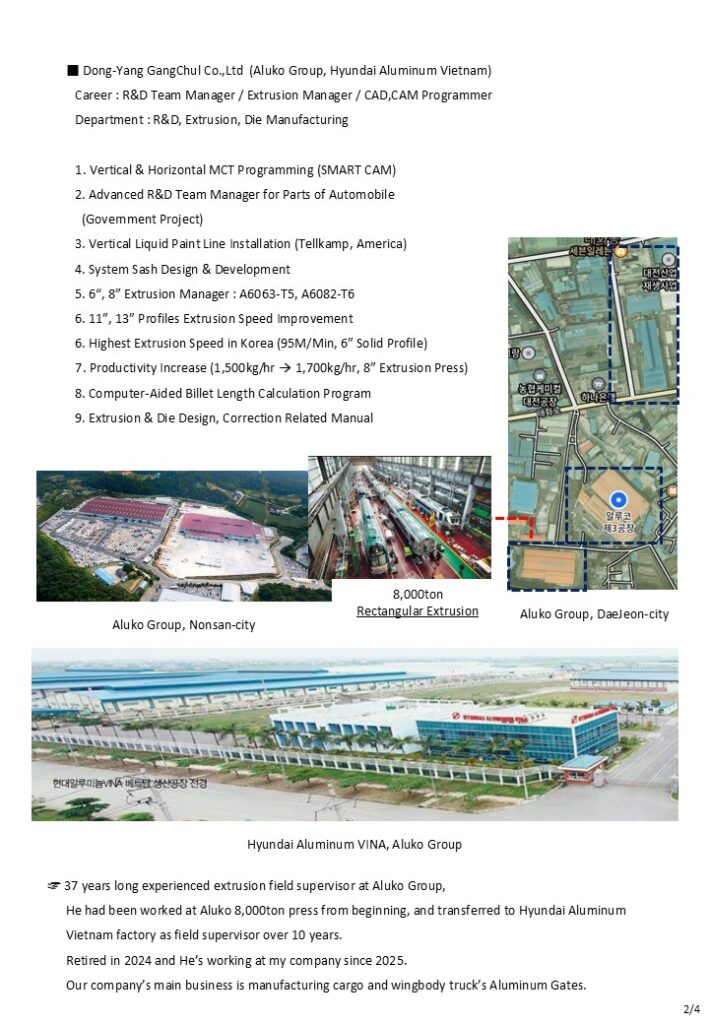

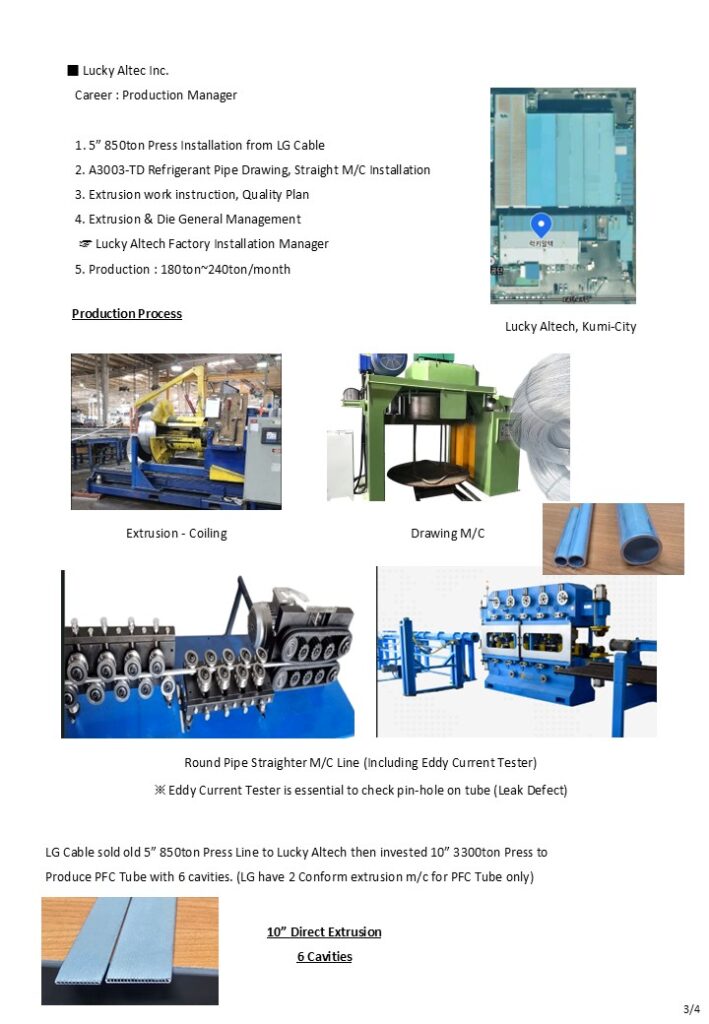

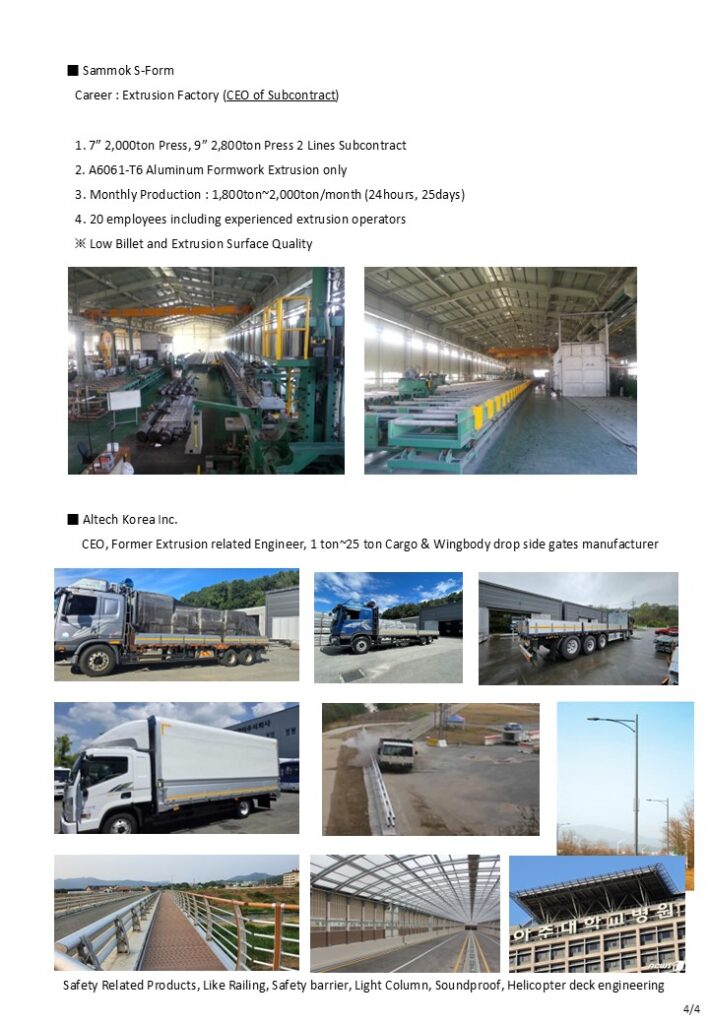

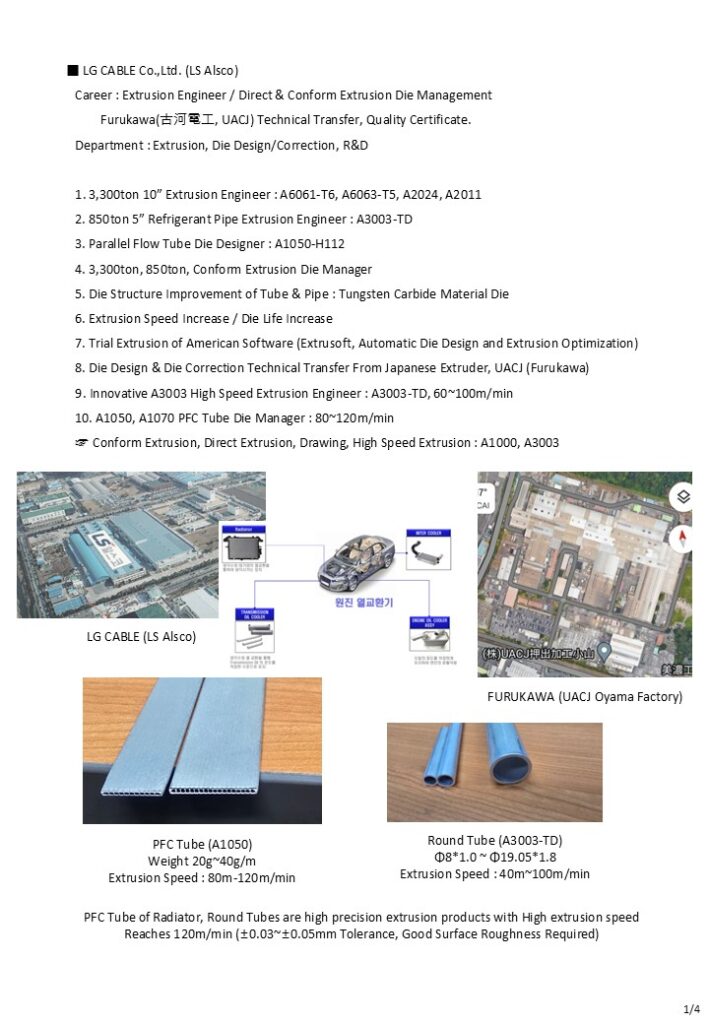

1995년 이후 현재까지 알루미늄 업계 종사자인 엔지니어가 설계, 개발하면서 선정한 합금입니다.

동양강철(現 알루코그룹), 럭키알텍(자동차용 냉매튜브 제조), 삼목정공(에스폼, 알루미늄거푸집 사내 하청업 대표)로, 2018년 세종에 알루미늄 제품 관련
정밀가공으로 난간, 차량방호울타리, 알루미늄 터널 방음벽, 병원옥상 닥터헬기장, 전기차 배터리용 Shell Box등 가공 중 2020년 부터 알루미늄 적재함 문짝(Drop Side Gates) 설계 개발, 2021년부터 현재까지 카고트럭 알루미늄 적재함 문짝을 전차종 제작중입니다.

강도 특성이 더 우수한 6061, 7000계열, 2000계열로는 알루미늄 적재함 문짝 제조하면 되지 않을까요?

알루미늄 적재함 문짝은 중공(Hollow)형재로 다수의 내부 보강살이 존재하여
A6061-T6로는 현재의 살두께로 압출이 용이하지 않고, 표면처리 품질이 6N01-T5에 비해
불안정하고, 7000계열 및 2000계열은 원가 상승폭이 크고 A6061-T6와 마찬가지로 중공형재
압출에 적합한 재질이 아닙니다.

따라서, 소재의 수급 / 제품의 원가 및 성능 고려시 가장 적합한
고강도 재질은 A6N01-T5입니다.

A6N01–T5와 A6063-T5 기계적 특성치 비교

【수치가 의미하는 것】
· 인장강도 245 N/mm²: 단면적 1mm² 당 24.5 kgf의 인장력을 견딥니다. A6063-T5(185) 대비 32% 더 높은 파단 저항입니다.
· 항복강도 205 N/mm²: 소성변형(영구변형)이 시작되는 하중. A6063-T5(145) 대비 41% 더 높습니다. 실사용에서 가장 중요한 수치입니다.
· 브리넬경도 95 HB: A6063-T5(60 HB) 대비 58% 더 단단합니다. 표면 마모 저항 및 충격 흡수 능력과 직결됩니다.

① 높은 항복강도 → 영구변형(휨·찌그러짐) 저항
적재함 문짝은 지게차 충돌, 화물 낙하, 도로 진동 등 반복적 충격 하중에 노출됩니다. 항복강도 이상의 힘을 받으면 영구변형이 발생합니다. A6N01-T5(205)는 A6063-T5(145) 대비 41% 더 높은 하중까지 영구변형 없이 버팁니다.

② 높은 인장강도 → 파단(파손) 사고 리스크 감소
비포장도로, 과적, 급제동 상황에서 극단적 하중이 걸릴 수 있습니다. 인장강도가 높을수록 최악의 상황에서 파단 사고 위험이 줄어들고, 경미한 손상 단계에서 점검·교체가 가능해집니다.

③ 높은 경도(HB 95) → 긁힘·마모 저항
화물 쓸림, 지게차 팔레트 마찰, 로프·바인더 반복 마찰이 일상적으로 발생합니다. A6N01-T5(95 HB)는 A6063-T5(60 HB)의 1.58배로, 외관 수명과 구조 수명이 동시에 연장됩니다.

④ 동등한 연신율(10%) → 가공성·안전파괴 모드 유지
강도가 크게 향상되었음에도 연신율은 A6063-T5와 동등한 10% 이상을 유지합니다. 과부하 시 급격한 파단 대신 서서히 변형되는 ‘연성 파괴’ 모드를 유지하여 안전합니다.

⑤ 두께 절감 및 경량화 가능성
항복강도가 41% 높다는 것은, 동일한 구조 강도를 더 얇은 단면으로 구현할 수 있다는 뜻입니다. A6063-T5로 두께 3.0mm를 설계해야 하는 부위를 A6N01-T5로는 2.2~2.5mm로 설계해도 동등한 내하력을 확보할 수 있습니다. 적재함 문짝 전체 중량을 줄여 연료 절감 및 탑재 화물량 증대로 이어집니다.

⑥ 우수한 압출성 → 복잡 단면 형상 구현
신칸센 차체의 복잡한 중공 다채널 단면 압출에 사용될 만큼 압출 성형성이 뛰어납니다. 알텍코리아의 특허 등록된 힌지 일체형 단면, 파형(Wave) 단면 등 차별화된 압출 형상을 안정적으로 생산할 수 있는 기술적 기반입니다.

그럼 왜 다른 회사는 6N01-T5 고강도 재질 대신에 A6063-T5를 재질을 사용하는 건가요?

A6063-T5는 창호·커튼월·인테리어 압출재로 개발된 합금입니다. 표면 품질과 압출 생산성이 극대화되어 있는 대신, 구조 강도는 상대적으로 낮습니다.

· 소재 단가: A6063-T5 낮음 / A6N01-T5 상대적으로 높음
· 공급 안정성: A6063-T5 매우 광범위 / A6N01-T5 전문 압출사 한정
· 주요 용도: A6063-T5 건축·인테리어·창호 / A6N01-T5 구조용·교통·산업기계

트럭 적재함 문짝에 A6063-T5가 쓰이는 가장 큰 이유는 단순히 가격과 공급 편의성 때문입니다.

A6063-T5는 거의 모든 압출 공장의 주력 생산 재질이고,
A6N01-T5는 특정 기업에서만 생산하고 있어, 가격이 상대적으로 일부 비쌈
=> 위와 같이 A6063-T5는 대신 설계, 개발 단계부터 카고트럭 적재함 문짝(Drop Side Gates)의
재질로 검토, 설계, 제작한 이유는 압출에 대한 실무 지식이 반영된 결과입니다.

[알텍코리아 마이티용 알루미늄 적재함 문짝 실 사용후기]

“기존 대비 휨이 현저히 적다”

“결박 해체 시 원상 복원이 빠르다”

“문짝이 가벼워 작업이 편하다”

“개폐기 없이 사용 가능하다”

“연비 개선 체감”

[알텍코리아 4.5톤~25톤 알루미늄 적재함 문짝 실사용 후기]

-. 생각보다 그렇게 많이 휘지 않습니다. 아무 문제 없습니다.
-. 문짝 위 찬넬 보강하니 휘는 게 전혀 없어 아주 좋습니다.
-. 기존문짝보다 강도가 6배~7배 훨씬 좋습니다
-. 기존 나무문짝에 사용하던 하시라 사용하지 않아도 됩니다. 기존 문짝보다 훨씬 강하고 요즘 나오는 CSP게이트와는 비교가 되지 않습니다.

2022년 7월부터 10월 사이 (주)알텍코리아 알루미늄 힌지형문짝으로 교체하신
차주분들의 사용 후기이고, 아직 문짝의 변형, 원상복구 품질 관련 연락은 없으십니다.

무소식이 희소식입니다.

기존의 목재+철제 적재함 문짝으로는 상상할 수 없는 가벼움

파비스 7.6미터 옆문 2짝을 한꺼번에 여닫을 수 있는 (주)알텍코리아의 알루미늄 적재함문짝은
위에 설명드린바와 같이 ‘가볍고 강하고 튼튼합니다’

(주)알텍코리아 알루미늄 적재함문짝은 8개의 내부 보강살 구조, 고강도 알루미늄 합금 재질 사용으로
7.5톤 카고크레인 차량의 아웃트리거 발판 대용처럼 차량의 압축에도 찌그러짐, 휨이 없습니다.
압축 테스트도 동영상에서 확인 하실 수 있습니다.

(주)알텍코리아 알루미늄 적재함 문짝은 가볍고, 강하고, 튼튼합니다.
